Formex TCI

Formex® TCI (導熱絕緣膜) 將電氣絕緣性與導熱性完美融合。其厚度方向熱導率為1W/(m.k)，面內熱導率為2-3W/(m.k)，與傳統絕緣膜相比，Formex® TCI 能有效提升電子應用中的散熱。Formex® TCI 是需要兼具電絕緣性及散熱性能的應用的理想解決方案，如動力電池液冷板絕緣、儲能電池液冷板絕緣、電池模組絕緣、電源適配器絕緣、OBC絕緣、逆變器絕緣、母排絕緣等。

Formex® TCI 測試數據：

Formex TCI test data
  • PET絕緣膜在相同厚度下熱阻是 Formex® TCI 的2.5倍
  • 絕緣粉末的熱阻比 Formex® TCI 高 40%



*測試方法/條件
測試標準：GB/T 29313-2012
測試條件：23.6C, 53% 相對濕度
絕緣層總厚度：0.35mm（包含黏合層）


在散熱效果模擬中，Formex® TCI 明顯優於傳統絕緣方案，表現在：

  • 更低的熱點溫度
  • 更大的散熱面積
  • 更好的均熱效果
Formex® TCI 在高熱負荷下表現卓越，助力降低過熱風險，延長設備壽命，提升整體性能。

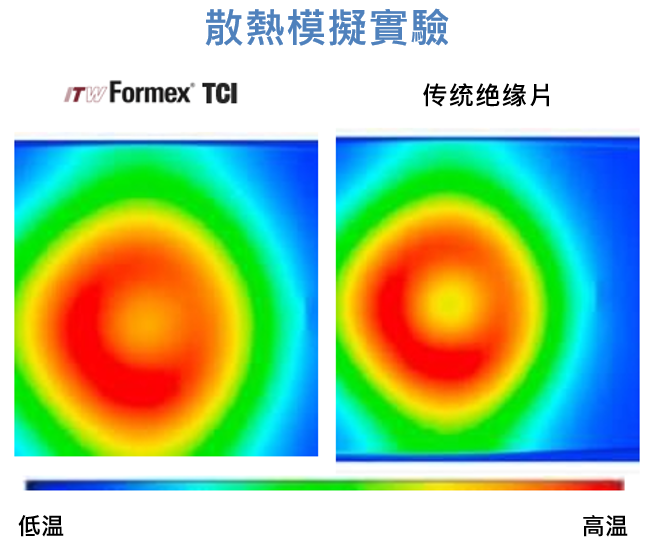

Formex TCI vs Traditional insulation film, dissipation simulating result
Formex TCI test data


下表展示了電動車電池包的熱管理模擬結果，Formex® TCI 在減少溫升和改善均溫性方面顯著優於傳統絕緣粉末和PET絕緣膜。其卓越的熱傳導性能和均熱性能在所有放電倍率下提供了穩定的散熱性能，使其成為亟需改善電芯散熱或均熱的電池廠商的理想選擇。



Formex™ TCI 典型應用：

Formex TCI test data

Formex® TCI 樹立了電氣絕緣的新標準，使絕緣+導熱二合一成為可能。
典型應用包括但不限於以下領域：

  • 動力電池液冷板絕緣：在電池包熱管理模擬中，結果顯示透過替換傳統的PET絕緣膜或絕緣粉末絕緣層，Formex® TCI 能在4C充電倍率條件下幫助 降低電池單體溫度約10-20攝氏度，同時，可以 降低電芯間溫差約2-3攝氏度
  • 儲能電池液冷板絕緣
  • 電池模組絕緣
  • 電源適配器絕緣
  • OBC絕緣
  • 逆變器絕緣
  • 母排絕緣（Busbar絕緣）

我們的價值
  • Formex® TCI 在高熱負荷下表現卓越，助力降低過熱風險，延長設備壽命，提升整體性能。
  • 除了卓越的熱傳導性能，Formex® TCI 還易於模切或吸塑成型為3D結構，可滿足不同應用場景的設計需求。強大的可加工性使Formex® TCI 成為傳統絕緣膜的理想替代品或升級選擇，用於提升電子產品的散熱。
  • 它為設計工程師提供了更多的熱管理設計選擇，支持設計工程師優化產品的熱管理設計，實現設計降本 。
技術規格

1 W / (m*K)

導熱率

120°C (RTI)

長期耐溫指數

V-0

UL 94 阻燃等級

1 kV / mil

介電強度

PLC 0

漏電起痕指數 (CTI 600V)

0.25 / 0.43 / 0.76 mm

提供不同厚度選擇

聯繫我們 ，了解 Formex® TCI 如何為您的應用帶來優勢。
