電氣絕緣材料選擇：如何選擇合適的阻燃屏障
Jul 21, 2026
選擇阻燃絕緣屏障時，不能只看介電強度或 UL 94 等級。
在實際電氣設備中，合適的絕緣材料必須兼顧電壓要求、熱暴露、空間限制、法規符合性、加工方式與組裝可靠性。
本指南說明工程師如何為電源供應器、電動車電池包、工業控制設備、資料中心設備及其他嚴苛應用評估阻燃電氣絕緣屏障。
.png)

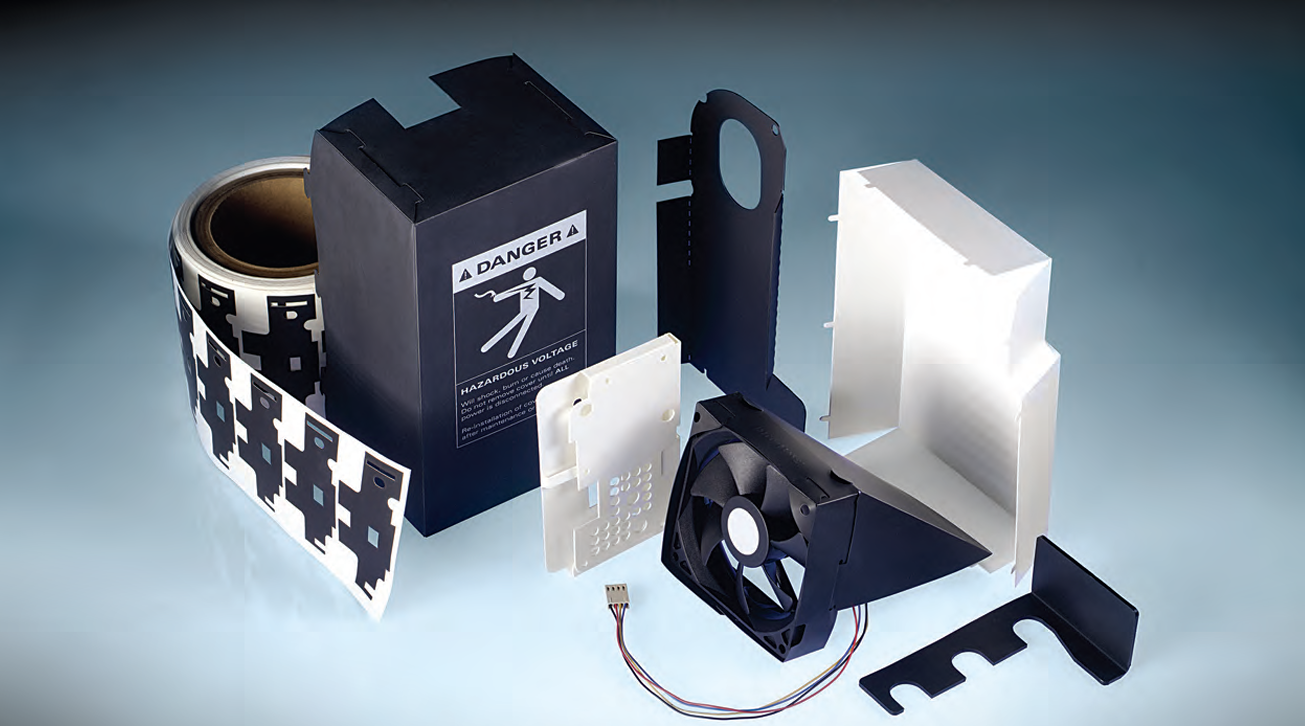

▲ 用於電氣與電子組件的加工絕緣屏障、護罩、襯板與內部零件範例。
什麼是阻燃電氣絕緣屏障？
阻燃電氣絕緣屏障是設置於導電元件、電路、匯流排、外殼、電池模組或結構件之間的材料或加工零件，用於提供電氣隔離並降低火焰蔓延風險。
選擇合適的屏障材料時，應評估其在裁切、折彎、固定、成形或安裝於最終產品後的實際性能。
常見屏障功能
- 電氣隔離： 用於高密度組件的間隔件或隔離件
- 電氣絕緣： 用於外殼或模組的絕緣襯板
- 內部零件： 折彎或成形的絕緣零件
材料選擇的關鍵因素
選擇阻燃電氣絕緣屏障時，工程師應評估完整的安裝狀態，而非只看規格書中的單一數值。關鍵因素包括絕緣裕度、阻燃性能、熱與機械穩定性，以及材料加工和組裝後的實際表現。
01
絕緣裕度
屏障必須在設備的實際電壓與間距條件下提供足夠的電氣隔離。
評估重點： 介電強度、爬電距離、電氣間隙、污染暴露、邊緣狀況及所需絕緣裕度。
02
阻燃性能
評估阻燃等級時，應同時考量材料厚度、產品幾何形狀與所需認證路徑。
評估重點： UL 94 等級、材料厚度、UL 黃卡資訊，以及是否仍需進行系統層級驗證。
03
熱與機械穩定性
材料在發熱元件、活動零件或受壓位置附近，必須維持其形狀與絕緣覆蓋範圍。
評估重點： 工作溫度、熱老化、振動、磨耗、壓縮，以及與銳利邊緣或緊固件的接觸。
04
加工與組裝適配性
所選材料在模切、壓線、折彎、成形、固定或作為成品零件安裝後，仍須維持其功能。
評估重點： 折彎區、孔位、卡榫、成形特徵、公差累積、組裝重複性及最終幾何覆蓋範圍。
工程提醒： 規格書數值不一定能直接代表安裝後的狀態。折彎、孔位、卡榫、緊固件、受壓點與邊緣接觸，都可能改變絕緣零件在最終組件中的性能。
工程師實用選材流程
最佳材料選擇通常應從設計風險出發，而不是先看材料清單。可依下列順序縮小選項範圍，再進入詳細驗證。
步驟 01
界定電氣風險
確認最終組件所需的電壓、爬電距離、電氣間隙、污染風險與絕緣裕度。
步驟 02
確認阻燃與法規需求
檢視產品適用的阻燃等級、材料厚度、UL 黃卡資訊與認證要求。
步驟 03
確認熱與機械暴露條件
考量工作溫度、熱點、熱循環、老化、振動、壓縮、磨耗及附近的銳利邊緣。
步驟 04
檢視加工與組裝適配性
確認零件是否需要模切、壓線、折彎、成形、固定，或在生產中重複安裝。
步驟 05
驗證最終加工零件
在實際幾何形狀、公差累積、工作條件與生產組裝流程中測試完成的屏障零件。
Formex 材料選項一覽
可使用下表比較 Formex 各材料系列的典型結構、阻燃等級、RTI、CTI、可用厚度範圍與主要特點。
| 系列 | 類型 | 法規 | 結構 | 顏色 | UL 94 阻燃等級 |
RTI | 導熱 係數 |
CTI | 厚度 [mm] |
備註 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Formex® GK | PP | RoHS | 單層 | NC | BK | V-0 & VTM-0 | 115°C | / | 600V PLC 0 |
0.127~3.2 | |
| Formex® GS | PP | RoHS | 單層 | NC | / | V-0 & VTM-0 | 115°C | / | 600V PLC 0 |
0.25, 0.43, 0.76 | 抗靜電 |
| Formex® GL | PP | RoHS | 單層 | NC | BK | V-0 & VTM-0 | 125°C | / | 600V PLC 0 |
0.25, 0.43 | |
| Formex® EP | PP | RoHS | 單層 | NC | BK | V-0 & VTM-0 | 110°C | / | 600V PLC 0 |
0.25~1.57 | 經濟型 |
| NEWFormex® TCI | PP | RoHS | 單層／ 多層 |
/ | BK | V-0 & VTM-0 | 120°C | 1.0 W/(m·K) |
600V PLC 0 |
0.2, 0.25, 0.43, 0.76 | 高導熱 |
| Formex® N3 | PC | 無鹵 | 多層 | NC | BK | V-0 & VTM-0 | 130°C | / | 300V PLC 3 |
0.2, 0.25, 0.43 | 薄型化 |
| NEWFormex® E3 | PC | 不含 PFAS 無鹵 |
多層 | NC | BK | VTM-0 | 140°C | / | 300V PLC 3 |
0.2, 0.25 | 不含 PFAS 無鹵 |
應避免的常見失效模式
許多絕緣失效源於選材時只依賴規格書數值，卻未充分考量實際安裝狀態。同一種材料在裁切、折彎、受壓、安裝於熱源附近或暴露於污染物後，可能呈現不同的性能。
表面爬電
灰塵、濕氣、助焊劑殘留或導電微粒可能降低表面電阻。當這些污染物存在於不同電位之間時，絕緣表面可能形成爬電路徑，削弱原有的爬電距離保護。
機械穿刺
銳利金屬邊緣、毛刺、緊固件、振動或受壓點可能割傷薄型絕緣屏障。應在材料加工成最終零件形狀並安裝於實際組件後，重新評估此風險。
熱變形
熱可能造成材料軟化、翹曲、收縮或屏障覆蓋不足，尤其是在功率電子元件、匯流排、變壓器、繼電器或電池芯附近。材料必須同時依照連續工作溫度與峰值溫度條件進行確認。
組裝不匹配
幾何形狀不良、配合鬆動、特徵錯位或公差累積，可能使導電區域外露或縮小預定的電氣間隙。最終加工零件應在實際組裝位置進行確認，而不能只依平面材料樣品判斷。
.png.png)

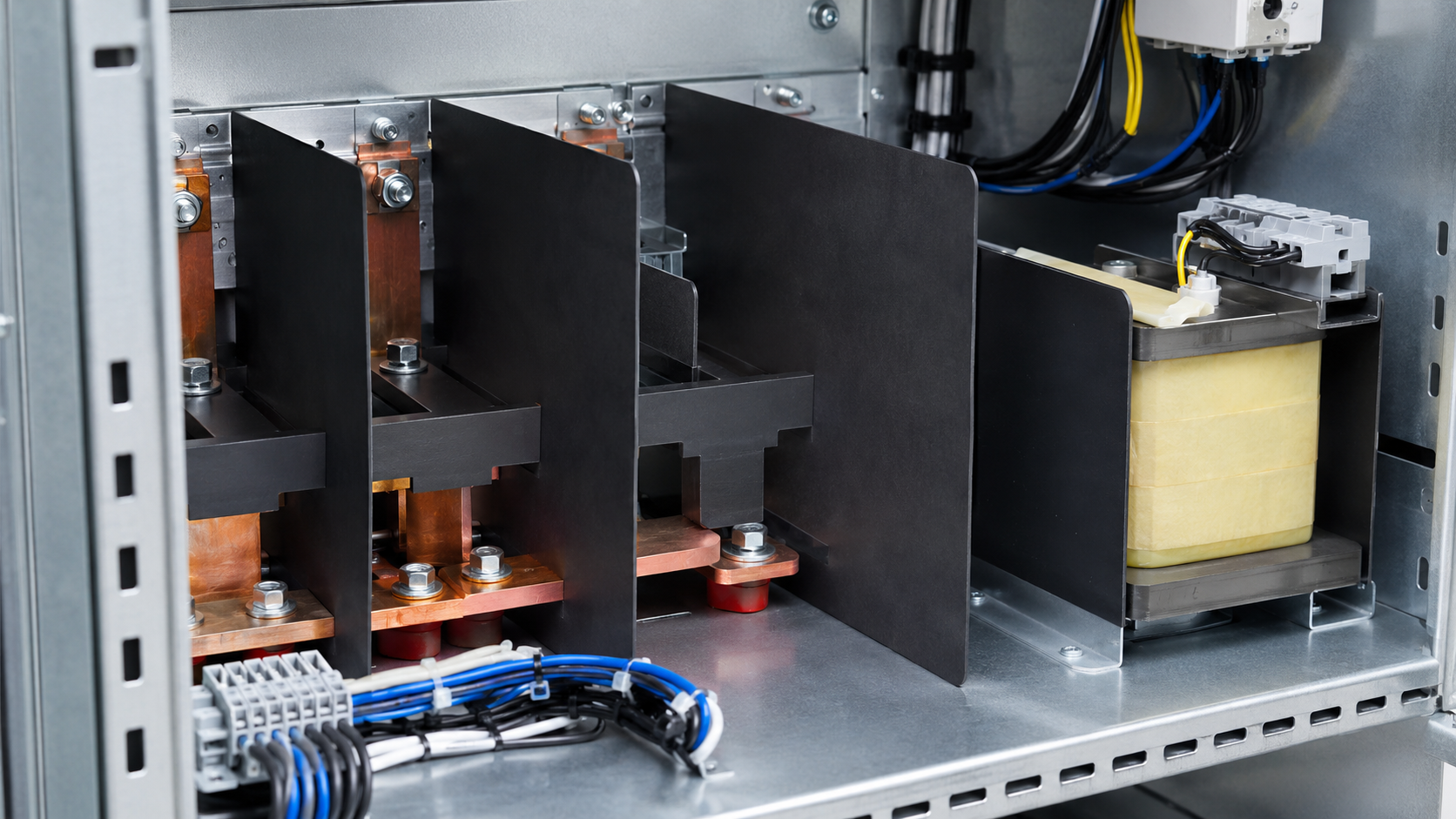

▲ 在實際組件中，絕緣屏障必須同時滿足電氣間距、機械幾何、熱暴露與生產要求。
應用適配
阻燃電氣絕緣屏障會因應用而有不同的使用方式。合適的材料取決於屏障需要隔離的對象、組裝方式，以及必須承受的工作應力。
應用 01
電源供應器
內部屏障可隔離一次側與二次側電路、覆蓋外露導電區域，並協助維持絕緣間距。
選材重點： 介電強度、阻燃等級、厚度與組裝重複性。
應用 02
電動車電池包
在緊湊型高電壓設計中，電池模組可能需要電芯層級、模組層級或電池包層級的屏障。
選材重點： 電壓、熱、振動、成形幾何與認證要求。
應用 03
工業控制設備
屏障可協助避免端子、繼電器、匯流排、導電零件與外殼結構之間發生接觸。
選材重點： 機械耐久性、配合度、阻燃等級與安裝一致性。
應用 04
資料中心設備
資料中心配電區域周圍可使用絕緣襯板或內部屏障。
選材重點： 電氣安全、阻燃性能、配合度與安裝一致性。
最終選材前的實用檢查表
在確定阻燃電氣絕緣屏障之前，請確認材料、厚度、幾何形狀與加工零件均符合實際工作與組裝條件。
01屏障必須隔離多高的電壓？
02適用的爬電距離與電氣間隙是多少？
03需要哪一種阻燃等級或法規符合路徑？
04設計可容許的厚度是多少？
05預期的連續與峰值溫度是多少？
06零件將以平面、折彎、壓線或成形方式使用？
07是否存在銳利邊緣、毛刺或緊固件？
08是否會有濕氣、灰塵或污染物？
09零件能否在生產中穩定且重複地組裝？
10最終加工零件是否已完成驗證？
FAQ：阻燃電氣絕緣屏障選擇
選擇電氣絕緣材料時，最重要的性能是什麼？
沒有任何單一性能可以決定正確選擇。介電強度固然重要，但工程師也必須評估電壓、爬電距離、電氣間隙、阻燃等級、溫度、厚度、機械耐久性、加工方式與最終組裝條件。
具備 UL 94 阻燃等級是否代表材料已獲准用於我的產品？
不是。UL 94 說明材料在特定測試條件下的燃燒行為。最終產品仍可能需要依適用標準進行系統層級評估、選擇正確厚度、確認適當幾何形狀並完成法規審查。
